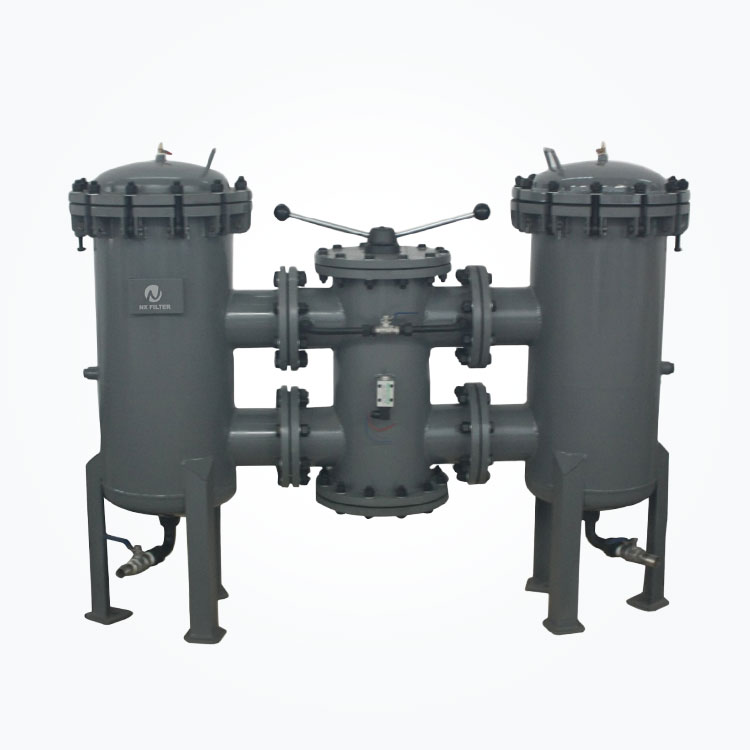

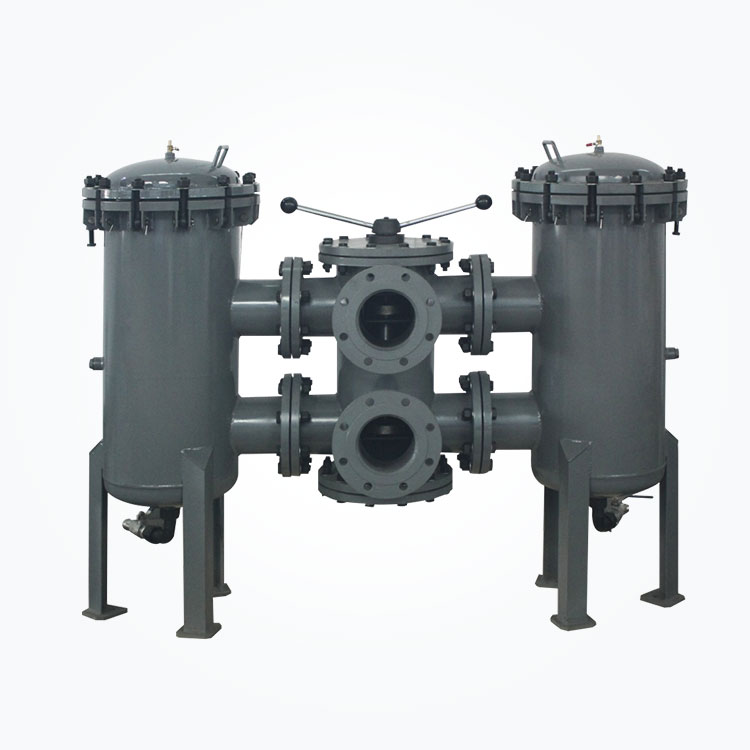

LYPL ، سلسلة LYPD مرشح خط أنابيب منخفضة الضغط منخفض التدفق
يتم تثبيته في خط أنابيب الضغط المنخفض أو خط أنابيب عائد الزيت للنظام الهيدروليكي لتصفية الجزيئات الصلبة والمواد الغروية في وسط العمل والتحكم فعليًا في درجة التلوث
الأداء والاستخدام:
يتم تثبيته في خط أنابيب الضغط المنخفض أو خط أنابيب عائد الزيت للنظام الهيدروليكي لتصفية الجزيئات الصلبة والمواد الغروية في وسط العمل والتحكم فعليًا في درجة التلوث في وسط العمل.
يمكن تبديل مرشحات Series LYPD بسرعة من خلال صمام تدفق مكبس الدوراري لتحقيق عمل دون انقطاع.
تشمل مواد عنصر المرشح الألياف وورق مرشح Kapok النوعي وشبكة منسوجة من الفولاذ المقاوم للصدأ والشعر الملبد.
مواد السكن المرشح هي الصلب الكربوني ، أو يمكن استخدام الفولاذ المقاوم للصدأ كما هو مطلوب.
المعايير الفنية:
وسيط العمل | الزيت المعدني ، المستحلب ، جليكول الماء ، السائل الهيدروليكي استر الفوسفات (ورقة مرشح نوعية كابوك مناسبة فقط للزيت المعدني) |
ضغط العمل (الحد الأقصى) | 1.6mpa |
الضغط التفاضلي للمرسل: | 0.3mpa |
تجاوز صمام فتح الضغط التفاضلي | 0.35MPa |
اختيار النموذج
جدول المعلمة حجم الهيكل
نموذج | تدفق ل/دقيقة | قطر مم | B1 | D1 | D2 | D3 | D4 | D5 | H1 | H2 | H3 | H4 |
LYPD1300 ---- | 1300 | 100 | 900 | 204 | 245 | 18 | 20 | 1/4 " | 1120 | 440 | 260 | 220 |
LYPD2600 ---- | 2600 | 125 | 1040 | 335 | 377 | 18 | 25 | 1/4 " | 1250 | 500 | 290 | 227 |
150 | 1190 | 335 | 377 | 18 | 25 | 1/4 " | 1300 | 525 | 330 | 260 | ||
LYPD3900 ---- | 3900 | 150 | 1190 | 335 | 377 | 18 | 25 | 1/4 " | 1300 | 525 | 330 | 260 |
200 | 1220 | 335 | 377 | 18 | 25 | 1/4 " | 1300 | 545 | 380 | 300 | ||
LYPD5200 ---- | 5200 | 200 | 1300 | 420 | 457 | 18 | 25 | 1/4 " | 1350 | 550 | 380 | 300 |
LYPD6500 ---- | 6500 | 200 | 1350 | 471 | 508 | 18 | 25 | 1/4 \ " | 1350 | 550 | 380 | 300 |
250 | 1430 | 471 | 508 | 18 | 25 | 1/4 " | 1500 | 600 | 450 | 325 | ||
LYPD7800 ---- | 7800 | 200 | 1350 | 471 | 508 | 18 | 25 | 1/4 \ " | 1350 | 550 | 380 | 300 |
250 | 1430 | 471 | 508 | 18 | 25 | 1/4 " | 1500 | 600 | 450 | 325 | ||
LYPD5200 ---- | 9100 | 250 | 1480 | 524 | 560 | 18 | 25 | 1/4 " | 1500 | 600 | 450 | 325 |
قطر الدائرة | D1 | D2 | D3 | D4 | ن |
DN100 | Â 100 | Â 220 | Â 180 | Â 18 | 8 |
DN125 | Â 125 | Â 250 | Â 210 | Â 18 | 8 |
DN150 | Â 150 | Â 285 | Â 240 | Â 22 | 8 |
DN200 | Â 200 | Â 340 | Â 295 | Â 22 | 12 |
DN250 | Â 250 | Â 405 | Â 355 | Â 26 | 12 |
